以來，接觸角測量儀作為界面化學領域的儀器一直采用了黑白攝像機。這種黑白CCD的水滴角測量儀和接觸角測量儀中的應用是由其圖像識別算法而決定的。那么問題來了，接觸角測量儀這樣的分析儀器難道就不能“色”一些？

事實上，2005年開始，上海梭倫僅從光學原理的角度將藍色LED燈引入到了接觸角測量儀這樣的圖像識別儀器中。當初的光學原理的依據是水滴吸收走藍色光線后，其他藍色的背景光的成像輪廓就會非常清晰。而接觸角測量或水滴角測量是基于輪廓分析的圖像識別，通常采用的技術為背光技術。在上海梭倫引入藍色背景LED燈時，其他同行或采用鹵素?zé)艋蚣t色LED燈，沒有人進行相應的技術升級，只是近年來隨著上海梭倫銷售的藍色背景燈的接觸角測量儀的銷量增長迅速，同時在客戶的強烈要求下，同行目前采用藍色LED燈的比例正在增加。但是，直至2015年上海梭倫創新性的實現了彩色圖像識別及分割技術前，接觸角的測量事實上仍停留在黑白階段。真正想“色”卻沒有成功。

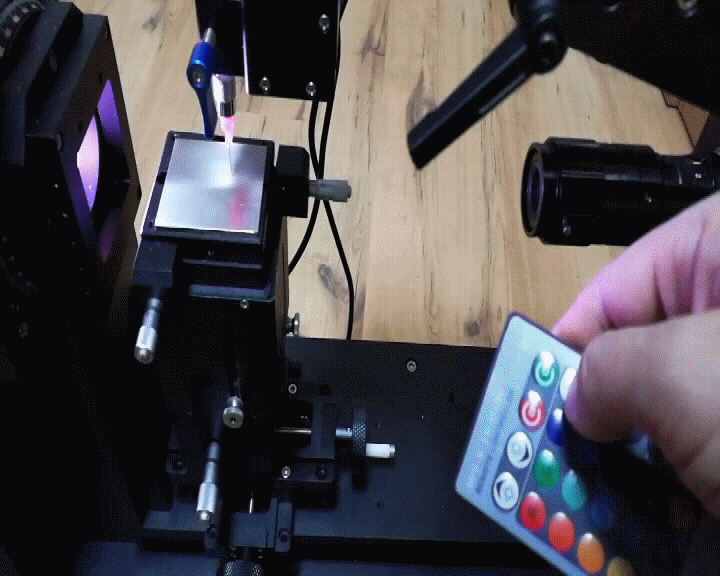

快進入2018年了，當所有的同行仍然無法實現客戶想“色”的欲望時，上海梭倫再次為您實現了“色”一次的目標。我們可以提供4色（紅、綠、藍、白）或任意RGB色背景燈了。

通過彩色背景燈，可以為您分析各種條件下的接觸角值提供了更多可能。

一個真實的案例是，上海梭倫的一個澳洲用戶突然發郵件給我們，問了一個非常的問題“你們的藍色背景燈的波長是多少？”在得到我們的回復后。對方又提出了一個問題“你們有其他波長的燈？”回答是肯定的。為什么這個客戶會有這個問題？原來，他的樣品在藍色波長范圍內會影響到測值。所以，并非藍色燈永遠是好的背景燈。這個無關攝像機是彩色的還是黑白的。

因而，彩色背景燈除了滿足“色”的想法外，還有更多的應用：

1、識別用顏色來分割圖像，提升智能識別效果；

2、提供不同的光源，提供不同照射波長條件下接觸角變化的影響（如紫外固化等）；

3、在藍色背景燈條件下，水滴的邊緣不再出現從黑到灰的多層過渡，此時只有灰和藍，精度遠高于黑白條件時。

視頻中，我們提供了一個如何調校藍色背景燈條件下的圖像的辦法。在接觸角測量儀中，我們已經實現了控制背景燈亮亮后，提升不同圖像（前景、后景的區別）的識別率的目的，在測值精度上也得到了大大提升。

接觸角測量儀（其他的顯微鏡類似）調校彩色背景燈條件下的彩色攝像機的基本原理為：

1、將彩色攝像機的自動白平衡取消；

2、將彩色攝像機的藍或紅或綠根據背景燈顏色進行人工匹配。根據上海梭倫的調校結果來看，目前藍色背景燈條件下的調校方便度進行，更易操作。而這個也更符合水滴角測量的目的。

3、調校時，可以將曝光時間適當調低。這樣更有利于成像的清晰度提升；

4、接觸角測值時需要將前景與后景進行硬件分割，因而，適當?shù)奶嵘{(lán)的值可以實現如黑白相機時調亮背景后，噪聲的消除的目的。在藍色背景燈條件下，不會像黑白相機時增加亮度后，邊緣會失去。

總之，接觸角測量儀這樣的儀器事實上“色”一些更好。
